製品仕様

製品仕様

製品仕様

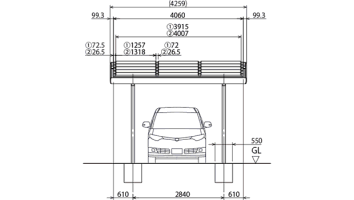

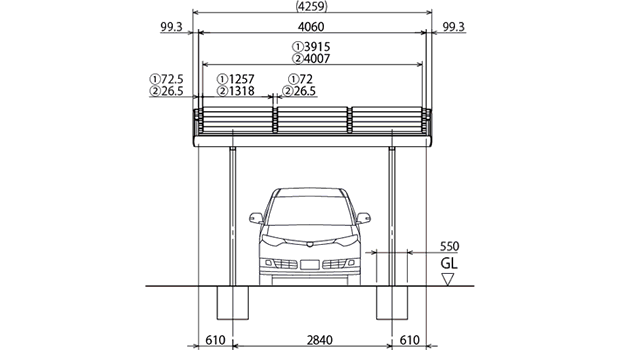

1台用(パネル5段3列)


クリックで拡大できます↓↓
1台用(パネル5段3列)1台用_設置に必要な面積の目安

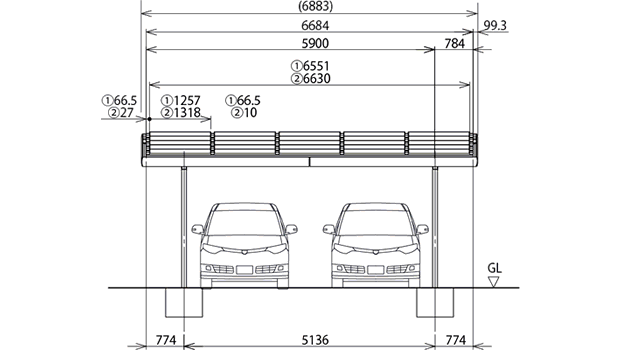

2台用(パネル5段5列)


クリックで拡大できます↓↓
2台用(パネル5段5列)2台用(設置に必要な面積の目安)

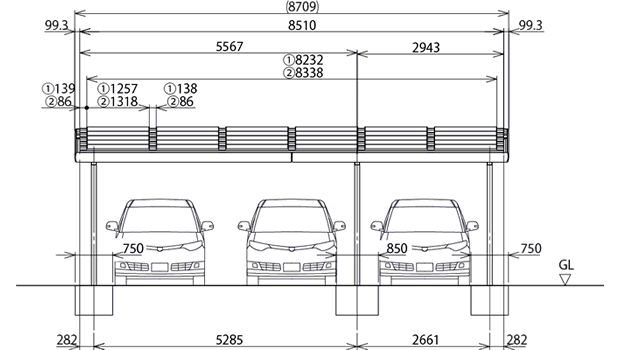

3台用(パネル5段6列)


クリックで拡大できます↓↓
3台用(パネル5段6列)3台用(設置に必要な面積の目安)

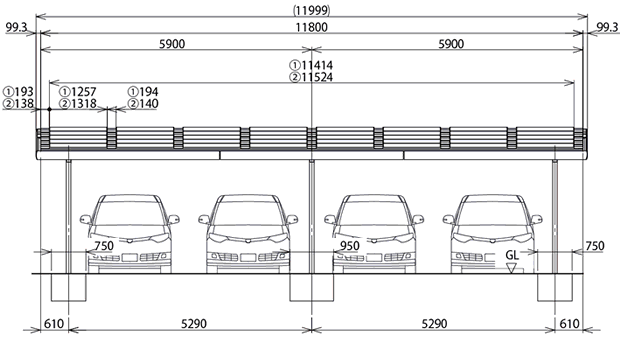

4台用(パネル5段8列)


クリックで拡大できます↓↓
4台用(設置に必要な面積の目安)4台用(設置に必要な面積の目安)

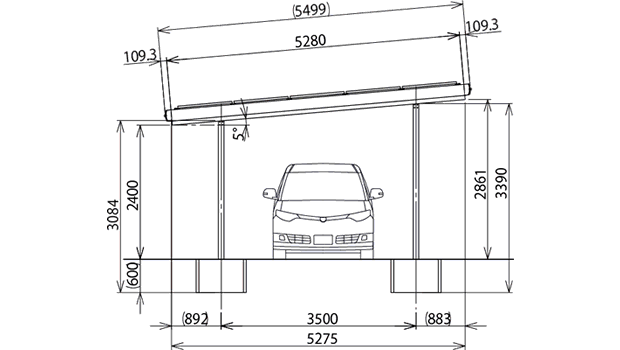

共通側面


クリックで拡大できます↓↓
共通側面
  材質 カラーバリエーション
本体 アルミニウム合金 シルバー
架台 アルミニウム合金
(陽極酸化塗装複合皮膜)
シルバー
屋根材 ガルバニウム鋼板
(耐候性カラ―コート<不燃材>)
シルバー
ボルト・ナット類 ステンレス シルバー
端部キャップ アルミニウム合金 シルバー
雨樋 硬質ポリ塩化ビニル シルバー
四方化粧カバー アルミニウム合金
(陽極酸化塗装複合皮膜)
シルバー・ホワイト・ブラック

設置条件


耐風圧 設計用基準風速 Vo=38 m/s以下
地表面粗度区分
用途係数 l=1.0
耐積雪 最大積雪深さ Zs=60 cm以下
雪の平均単位荷重 P=20 N/m2・cm
耐地震 設計用水平震度 Ks=1.0
地震地域係数 Z=1.0
用途係数 l=1.0
対応基礎 コンクリート基礎

カーポート部分 標準装備


防火認定材・雨樋機能

屋根材・雨樋

パネル下面の屋根材に防火認定材(NM-8670)を採用し、
建築基準法に準拠した製品です。
引掛けて止める嵌合方式のため、施工が簡単。


光沢仕様・R形状

四方化粧カバー

光沢とR形状によって高級感のあるカバーにしました。
雨樋を兼ねた形状でスマートな印象を与えます。
カラーもシルバー・ホワイト・ブラックからお選びいただけます。


埋め込み式・ブラケット式

柱納まり

「埋め込み式」と「ブラケット式」の2種類から設置条件に合わせて選ぶ事ができます。

オプション


パワーコンディショナー用取付材

パワーコンディショナー用取付材

  • パワーコンディショナーのメンテナンス性と排熱を考慮したサイドパネル。
  • サイドパネルを取付ける事によりさらにスマートさを引き立てます。
  • このサイドパネルを3連装することで、前面の目隠しパネルとして使用可。
パワーコンディショナー用
取付材
アルミニウム合金
(陽極酸化塗装複合皮膜)
シルバー・ホワイト・ブラック
